無邊框手機nubiaZ11的真機拆解 nubia Z11拆解圖評測(6)
6月28號，努比亞在北京國家會議中心正式發布了nubiaZ11，和早前曝光的一樣，nubiaZ11依然以無邊框設計為賣點，此外全金屬機身設計，指紋識別模塊很好地解決了上代Z9留下的遺憾。相信大家已經看過本站關于Z11......
nubiaZ11的主板采用黑色PCB板設計，維修難度比其他的顏色要高，但這也反映出努比亞工程師對Z11的質量非常有信心，板材的厚度適中，邊邊也沒有毛刺，整體布局非常緊湊。主要芯片的表面都覆蓋有金屬屏蔽罩，而LED閃光燈、降噪麥克風都整合在主板上面，當然還有WiFi/藍牙的天線觸點以及MIMO天線的觸點。另外，3.5mm耳機插座是直接焊接在主板上的，一定程度上壓縮了整機的厚度。

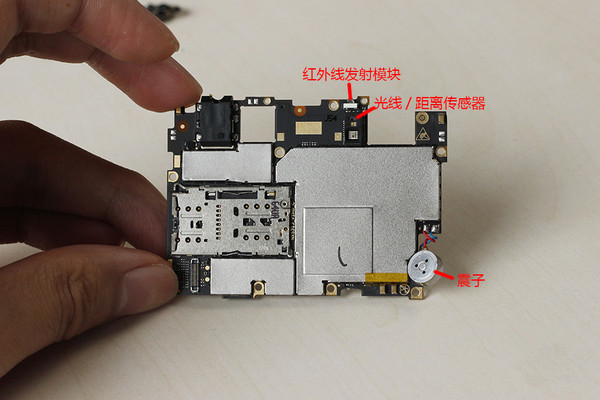

主板的另外一面，雙卡雙待卡槽、紅外線發射模塊、光線/距離傳感器、震子等等。金屬屏蔽罩表面有個凸起的框框，估計SoC或其POP封裝的芯片會放在這里。
主板的正面放置著主要的芯片模塊，包括:
1.POP封裝的高通驍龍820 SoC+三星4GB LPDDR4 RAM
2.三星64GB eMMC 5.0 nand flash+主控
3.高通PMI8969電源IC
4.高通SMB1351 QC3.0快充芯片
5.NXP TFA9890A音頻放大器
6.高通WCD9335音頻解碼芯片
7.OPA4376運放
主板的另外一面則為各種LTE WCDMA射頻芯片
nubia Z11拆解總結

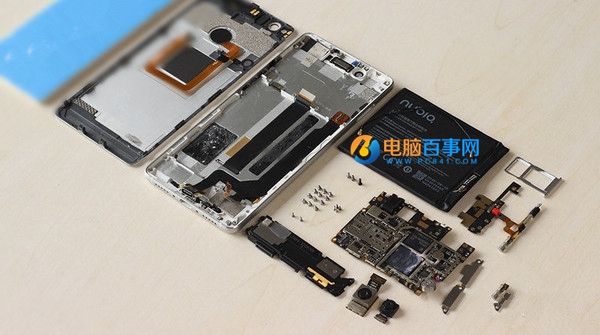

nubiaZ11的拆解難度不大，主要模塊都使用了螺絲進行固定，只是電池的拆卸稍顯麻煩。而安裝的話，難度則集中在主板底部，連接尾部小板的排線上。
總的來說，nubiaZ11在做工方面可圈可點，例如金屬中框、后殼的加工處理相當細膩，內部的邊緣沒有毛刺飛邊。攝像頭、排線插座等容易松動的零件都采用了導電棉或金屬支架進行固定。而主板方面，主要芯片都覆蓋了可拆卸的金屬屏蔽罩，屏蔽罩與芯片之間都填充有導熱硅脂，而且側方按鍵、指紋模塊、揚聲器模塊都有一定的防水設計。
可以說，nubia Z11的做工在國產手機里頭已經相當不錯，若電池以及“隱藏”排線的設計能方便拆解/安裝的話會更加好。
